左右旋丝杆

说明:
1、导轨滑块、滚珠丝杠、丝杆电机座、直线模组等3d图请联系客服索取!

2、丝杆直径大小和电机扭矩确认的选型视频请联系客户索取(网站无法上传视频)!


具体更多介绍请看链接:

http://www.szhgp.cn/news/561.html

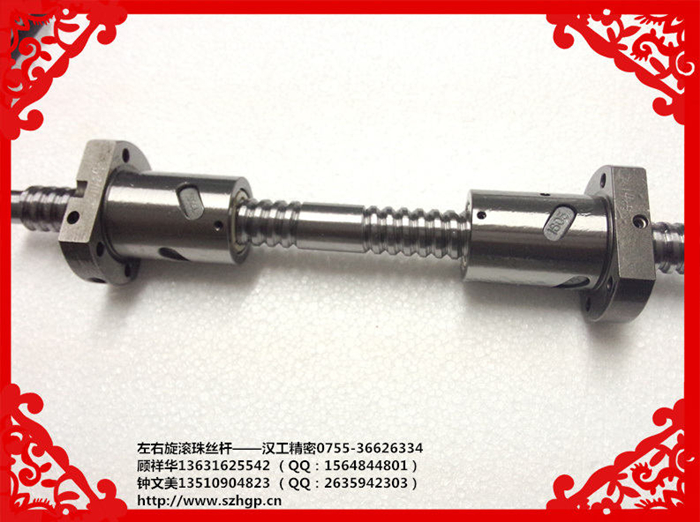

       丝杆的功能就是将旋转运动转化为直线运动,所以丝杆在机械上面运作的时候就有旋转方向。一般情况下以右旋居多,左旋为少量,也有将右旋叫做正向 ,左旋叫做反向。简称为左右旋丝杆,又称正反牙丝杆,双向丝杆,就是一端是左旋螺牙,一边是右旋螺牙,1根杆子上的2个螺母能实现同时相反方向的运动的结构。


8直径2导程丝杆


12直径2导程丝杆

16直径5和10导程丝杆

20直径5导程丝杆


25直径5和10导程丝杆


32直径5和10导程丝杆

40直径5和10导程丝杆

50直径10导程丝杆





特征和应用:



1、高速进给: 以最佳化双圆弧接触式牙型设计,配合循环路径曲率连续性,修正因滚珠高速回转的离心力效应之滚道面外形,具有高速进给(高DN值)、高加速度与高刚性之性能。进给速度达到90 m/min以上,Dm-N值达15万以上。


2、高定位精度: 高精度等级需求达JIS C3级以上。 高刚性:最佳化螺杆牙型与结构设计。 高负载:以多卷数连续循环钢珠系统达到多负荷滚珠分布,使成为高负载之滚珠螺杆。


3、低振动噪音: 以最佳细长比与循环结构设计。


4、加速度: 1.0g (9.8m/SEC^2)以上。 恒温设计:最佳化散热设计,有效抑制因高速而产生之热变形


5、环保化设计: 搭配自润式理念,以环保化的概念成功应用在滚珠螺杆的开发上,亦可解决因高速运动下螺旋滚道面润滑油膜变形造成润滑不均的现象。


6、工具机快速进给,模具高速切削中心机,高速综合切削
