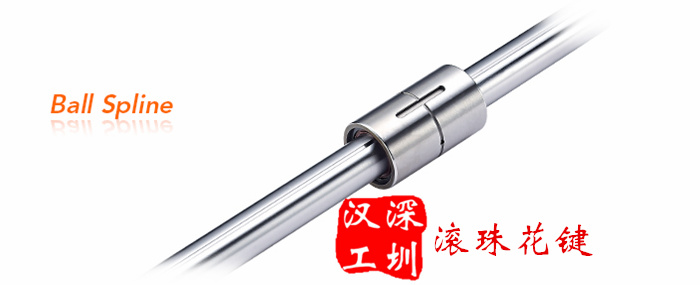

滚珠花键的设计原理



设计原则



滚珠花键在轴的外径上有三排加载槽。由于采用哥特式拱形凹槽设计,可以确保三个凹槽同时承受扭矩的顺时针或逆时针,进而提高使用寿命和刚性。
滚珠架上的滚珠再循环,防止滚珠在组装时从花键螺母落下。






特征



大负载能力
轴的每个凹槽都经过精密研磨,形成30°角接触点。因此,该型号在径向和扭矩方向上具有较大的承载能力。

无角向间隙
在30°的接触角下提供角接触结构中的预加载荷。这消除了旋转方向上的角度间隙并增加了刚性。

高刚性
由于接触角大,它可以根据可用性给予适当的预载。因此,它可以获得较高的刚性和较大的力矩。

滚珠保持型
使用滚珠保持架,防止滚珠在组装时从花键螺母上脱落。

应用
机器人,运输设备,绕线机,ACT(汽车工具更换)等。
