直线导轨、滚珠丝杆介绍

1、HG/EG/RG直线导轨 滚珠丝杠材质是什么? 钢珠是什么材质的?

回答:

导轨材质:S55C(55号钢);

滑块材质:SNCM220 ,

钢珠材质:GCr15(轴承钢),

轧制丝杠材质:CF53;

研磨丝杠材质:50CrMo4;

螺母材质:SNCM220;

滾珠材质:GCr15;




2、MG不锈钢和合金钢导轨材质分别是什么?

回答:

不锈钢导轨材质为马氏体不锈钢,普通导轨材质为S55C。



3、上银的丝杆是什么材质的呀?

回答:

轧制丝杠材质:CF53;研磨丝杠材质:50CrMo4;螺母材质:SNCM220;滾珠材质:GCr15;





4、【电镀问题】镀铬和镀镍导轨有颜色区分吗?和普通的区别在哪里?各处理方式厚度是多少?

回答:

顏色有區分,如後面圖片,鍍鎳厚度5~20um,鍍硬鉻10~30um.






5、镀铬镀镍镀锌各能对导轨起到什么样的效果?

回答:

表面电镀处理可以提高导轨的防锈性能、耐磨性能、表面硬度。



6、为什么不锈钢的导轨使用过程中还是会生锈?

回答:

不锈钢是防锈能力比较强的钢材,并不能完全杜绝锈蚀,且我们不锈钢导轨材质是马氏体不锈钢,相对于常见的不锈钢防锈能力差一些。



7、滑块和螺母多久润滑一次?

回答:

直线导轨 润滑脂;润滑频率每运行100km,或每3至6个月确认1次;润滑油;由于滑块规格差异供油速率并不相同,建议供油频率0.3cm3/h

滚珠丝杆 润滑脂;润滑频率每运行100km,或每2至3月确认1次;注有重量螺母的1/2容量;润滑油;由于螺杆规格差异,建议每15分钟供油量=螺杆外径(mm)/56-60---单位(C.C)






8、滑块和螺母注什么润滑油(脂)?

回答:

对客户不推荐油类品牌,满足使用要求就可以用;导轨建议油粘度32~150cts之间;高速螺杆建议40℃粘度32~68cts{ISOVG32-68}{DIN51519};低速螺杆40℃粘度90cts{ISO VG90}以上,特殊环境使用除外





9、滑块自润滑油盒E2加的什么油多久加一次?

回答:

可拆换式油箱于出厂时已经装入黏度等级为ISO VG680的润滑油,此润滑油是以合成碳氢(PAO)为基础油的全合成润滑油,具有如下的特性: 与基础油为矿物油、合成碳氢、酯油的油脂(grease)相容。 合成基础油,高温氧化安定性佳。 高黏度指数,在极高或极低温的操作环境下均有卓越的性能。 低流体牵引系数,可减低动力消耗。 抗腐蚀及防锈。※相同黏度等级的润滑油亦可加入可拆换式油箱,但必须注意润滑油的兼容性。不同环境下油的消耗速度大不相同,我们的油盒是透明的,可以看到若是没有了就去加。





10.螺母多久润滑一次?注什么润滑油(脂)?

回答:

潤滑脂;潤滑頻率每运行100km,或每2至3月确认1次;注有重量螺母的1/2容量; 潤滑油;由於螺桿規格差異,建議每15分鐘供油量=螺桿外徑(mm)/56-60---單位(C.C)

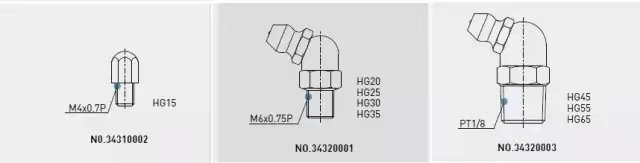

11.标准滑块的油嘴是直的还是弯的?油嘴的实物照片提供一下,(详细实物图纸汇总表)

回答:

滑块标配油嘴除HG15油嘴是直的,其他都是弯的。

附录1:润滑脂标准油嘴



附录2:油管接头形式

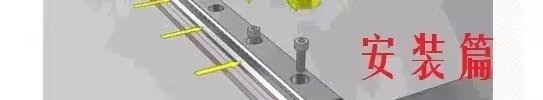

12.直线导轨怎么安装?

回答:

可參看我們型錄第8至第12頁。

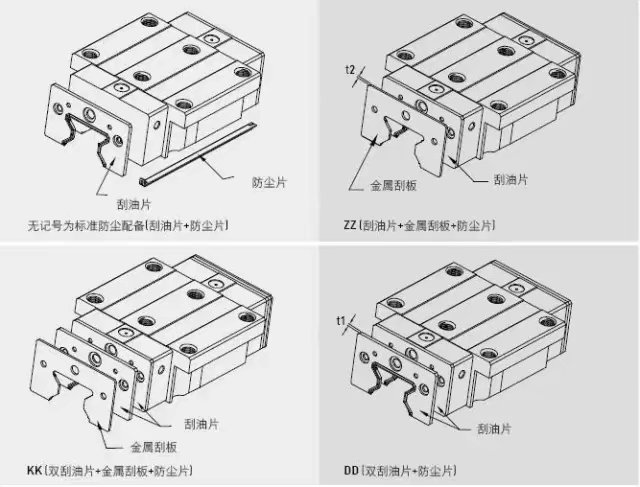

13.滑块都能加什么防尘配件?各什么功能?有和区别?

回答:

HG/RG/EG/WE系列都可以加配防尘,一般防尘可加配ZZ、KK、DD;

1.刮油片及底部防尘主要阻止铁屑或粉尘颗粒进入滑块,破坏珠道表面而降低线轨使用寿命;

2.双刮油片主要提高刮屑效果,使用在重加工环境,可完全排除异物;3.金属刮板主要是隔离高温铁屑或火花加工,排除大体积杂质






14.静音系类和普通系类的防尘其他配件能通用吗?

回答:

QH25,30,35与HG系列对应规格的刮油片和油箱不一样





15.导轨拼接和配磨怎么打标?

回答:

拼接后,相邻轨道会有同样的数字标识;配磨后,导轨同样有数字标识,通常1、2为一组使用。





16.导轨规格的钢珠珠径是多少?

回答:

规格

钢珠珠径

HG15

3.17

HG20

3.969

HG25

4.763

HG30

5.556

HG35

6.35

HG45

7.938

HG55

9.525

HG65

11.112

NGN/W7

1.5

MGN/W9

2

MGN/W12

2.381

MGN15

2.778

MGW15

3.175





17.上银导轨防尘盖的规格大小?

回答:

型号

防尘扣标号

EG15R

C3

EG15U

C4

EG20R

C5

EG25R

C6

EG30R

C8

EG30U

C8

HG15R

C4

HG20R

C5

HG25R

C6

HG30R

C8

HG35R

C8

HG45R

C12

HG55R

C14

HG65R

C16



18.丝杠、导轨最低能耐的低温是多少度?

回答:

自润式/静音式线性滑轨为-10度,金属端盖式线性滑轨为-40度,丝杠为-30度
19、导轨,丝杠、KK承载力多少?怎么选型呢?

回答:

选型会涉及产品的动静载荷及承受扭矩,也涉及客户设备的技术参数,具体看哪一个并不能选出型号,一般会借助于上银网站推荐的选型,积累经验或客户成熟的机型,特殊要求需上银协助处理。
