直线导轨丝杆选型参数介绍要点-电机座吧

        说明:电机座详细pdf+cad+3d图请联系客服索取!

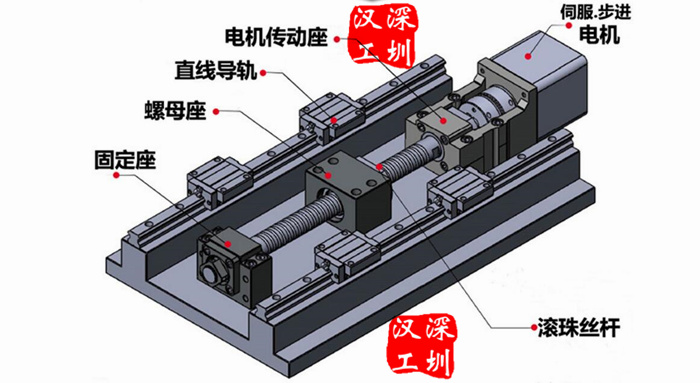

        滚珠丝杠直线导轨、电机座等是执行精准运动轨迹的精密元件,是机电行业不可或缺的一个装置。直线导轨一般是指机电一体化系统中的导向装置,滚珠丝杆是实现推进功能。


一、导轨的类型
1、按工作性质
主运动导轨:动导轨座主运动,导轨副间的相对速度较高。
进给运动导轨:动导轨作进给运动,导轨副之间的相对运动速度低。
移置导轨:只用于调整部件之间的相对位置,在加工时没有相对运动,例如车床尾架用的导轨。

2、按摩擦性质
滑动摩擦导轨:是指导轨副工作面之间的摩擦性质为滑动摩擦的导轨。如:混合摩擦导轨、边界摩擦导轨、液体动压导轨、液体静压导轨。
滚动摩擦导轨:是指导轨副工作面之间有滚动体,使两导轨面之间为滚动摩擦的导轨。如:滚珠导轨、滚柱导轨、滚针导轨。

3、按受力情况
开式导轨:指依靠外载荷和部件自重,使两导轨面在全长上保持贴合的导轨。
闭式导轨:指用压板作为辅助导轨面保证主导轨面贴合的导轨。

4、按运动轨迹
圆周运动导轨:导轨副的相对运动轨迹为一圆,如立式车床的花盘和底座导轨。
直线运动导轨:导轨副的相对运动轨迹为一直线。如普通车床的溜板和床身导轨。

二、导轨的润滑
1、导轨润滑剂的作用
(1)使导轨尽量在接近液体摩擦状态下工作,以减小摩擦阻力,降低驱动功率,提高效率。
(2)避免低速重载下发生爬行现象,并减少振动。
(3)减少导轨磨损,防止导轨腐蚀。流动的润滑油还可以起到冲洗作用。
(4)降低高速时摩擦热,减少热变形。

2、机床导轨润滑油的选择
根据经验及数据,选用机床导轨润滑油时主要考虑下列因素。
(1)既作液压介质又作导轨油的润滑油。根据不同类型的机床导轨的需要,可选同时用作液压介质的导轨润滑油,既要满足导轨的要求,又是满足液压系统的要求。
(2)按滑动速度和平均压力来选择黏度。
(3)根据国内外机床导轨润滑实际应用来选择。

三、导轨的防护
1、导轨的防护作用
导轨的防护能够防止或减少导轨副磨损,延长导轨寿命。
2、导轨的防护方法
       常用防护方法是使用防护罩。防护罩有专门厂家生产,可以外购。比如:在进行切削时,铁屑、冷却液很多,极易进入导轨,增大导轨磨损;铁屑大时,把工作台抬起影响导轨精度,所以通常采用钢板伸缩式防护罩。

四、应用
       直线导轨主要用于直线往复运动场合,拥有比直线轴承更高的额定负载, 同时可以承担一定的扭矩,可在高负载的情况下实现高精度的直线运动高效耐用。如:用在自动化、机器人、机床、电器设备等等。
