阶梯式联轴器DKWE-C145介绍
阶梯式联轴器是一种特殊的挠性联轴器设计，其核心特征在于采用阶梯状结构以实现连接、补偿与传动功能。这类联轴器通常属于有弹性元件的挠性联轴器，兼具补偿两轴相对偏移、缓冲减振及传递扭矩的能力。
常用型号规格：

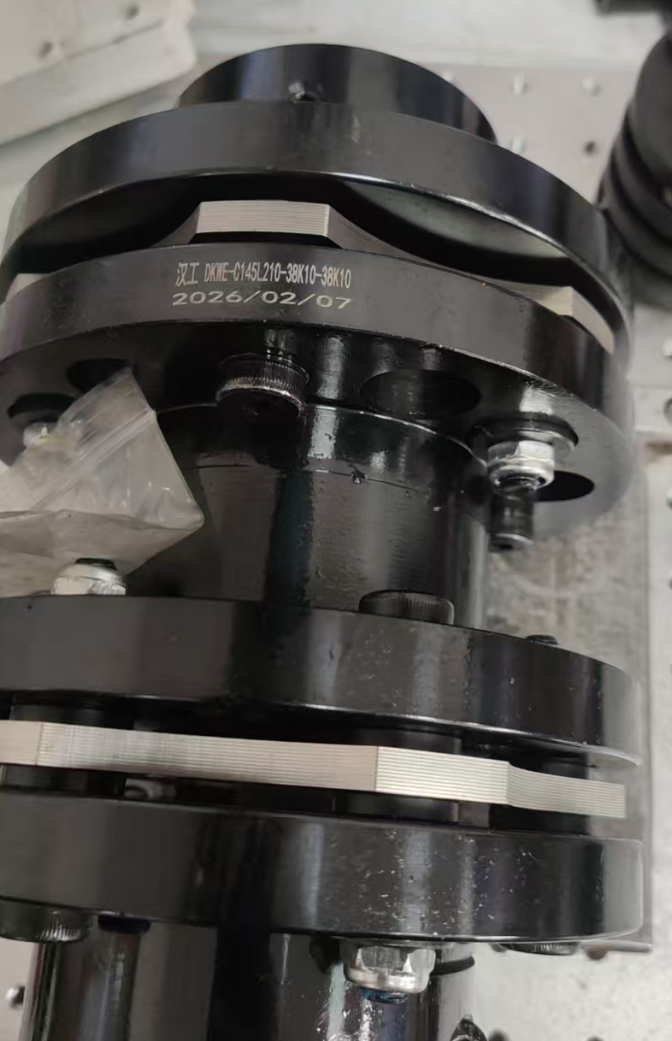

汉工 DKWE-C145L190-38K10-38K10
汉工 DKWE-C145L210-38K10-38K10
汉工 DKWE-C145L300-38K10-38K10
根据具体结构和工作原理，阶梯式联轴器主要可分为两类：
（1）膜片阶梯式联轴器，这是一种更为常见且性能先进的阶梯式联轴器，属于具有金属弹性元件的挠性联轴器。其核心是利用多层金属膜片（弹性体）的弹性变形来补偿两轴的相对偏移，并吸收振动。
（2）结构与材料：主体通常采用45钢等材料制造，具有较高强度；弹性体则常用SUS304不锈钢等金属材料制成膜片组。
（3）表面可能进行四氧化三铁保护膜等处理以增强耐腐蚀性。
（4）性能特点：具有零回转间隙，适用于频繁正反转的场合。同时具备良好的耐磨性、耐腐蚀性、耐油性和电气绝缘性。相较于非金属弹性元件联轴器，金属膜片设计使其承载能力更高，但减振、缓冲功能相对较弱。
（5）技术参数：关键参数包括额定扭矩、最大扭矩、最高转速、静态扭转刚度、惯性力矩以及容许的径向、角向和轴向安装偏差。
例如，某型号45钢双膜片阶梯式联轴器的容许径向偏差为0.04mm至0.06mm，角向偏差为1.5°至2°，轴向偏差为0.6mm至1.0mm。
（6）连接方式：通常通过键槽与顶丝配合实现与轴的连接，轴孔直径与键槽尺寸有系列化标准可供选择。
选型与应用考虑
（1）阶梯式联轴器的选型需综合考虑传动系统的具体要求：
补偿能力：需评估所连接两轴可能存在的径向、轴向、角向相对偏移量，选择补偿能力匹配的型号。
膜片阶梯式联轴器通过弹性变形补偿偏移，适用于偏移量不大的精密传动场合。
载荷特性：需根据传递的公称转矩、最大扭矩以及转速范围选择相应规格。
金属膜片联轴器更适合传递较大转矩的场合。
（1）环境因素：应考虑工作环境的腐蚀性、油污、电气绝缘要求等，选择具有相应耐受性的材料和表面处理。
（2）动态性能：对于需要高动态响应、低反向间隙的应用（如伺服电机驱动），零回转间隙的膜片阶梯式联轴器是常见选择。
综上所述，阶梯式联轴器通过其独特的阶梯结构或金属膜片弹性元件设计，在机械传动系统中提供了可靠的连接、偏移补偿与动力传递解决方案，广泛应用于要求精密传动、高扭矩或特殊环境耐受性的工业领域。
