上银MG系列是微小型直线导轨，核心特点围绕小型化、高精度、高刚性设计，适配精密小型设备场景，具体特性如下：

一、核心结构与性能特点

1. ‌体积小、轻量化‌
   滑块最轻仅约0.001kg，部分型号可选树脂材质滑块（MGN-O/MGW-O），重量进一步降低20%，能适配空间仅几厘米的狭小安装场景，大幅缩小设备整体体积。
2. ‌高刚性多向承载‌
   采用哥德型四点接触设计，可同时承受上下左右四个方向的负荷，单轴使用也能保持运行稳定，不会因尺寸微型化出现刚性不足的问题。
3. ‌高精度等级‌
   精度覆盖普通级C、高级H、精密级P三个等级，其中P级行走平行度最高可达0.04mm/m，重复定位精度±0.01mm，完全满足微米级定位需求。
4. ‌高互换性设计‌
   配置钢珠保持器，在精度允许的范围内，滑块与导轨可自由互换，无需配对研磨，大幅降低后期维护更换的成本。
5. ‌防脱落安全设计‌
   滑块内置微小型保持钢丝，取下滑块时钢珠也不会意外脱落，安装调试更安全便捷。

二、材质与环境适配特点

• 全系列提供‌不锈钢版本‌，滑块、滑轨、钢珠、保持器等所有金属配件均采用不锈钢材质，具备优异的防锈性能，可适配潮湿、有轻微腐蚀的特殊工况。
• 运行温度范围覆盖-10℃~80℃，湿度适配30%~65%，支持微量润滑，不易产生油脂污染，可满足半导体洁净车间的使用要求。
•

• 三、典型应用场景

• 广泛适配半导体制造设备、IC封装设备、医疗仪器、精密量测仪器、小型工业机器人、3D打印机等对安装空间、定位精度有严苛要求的小型自动化设备。

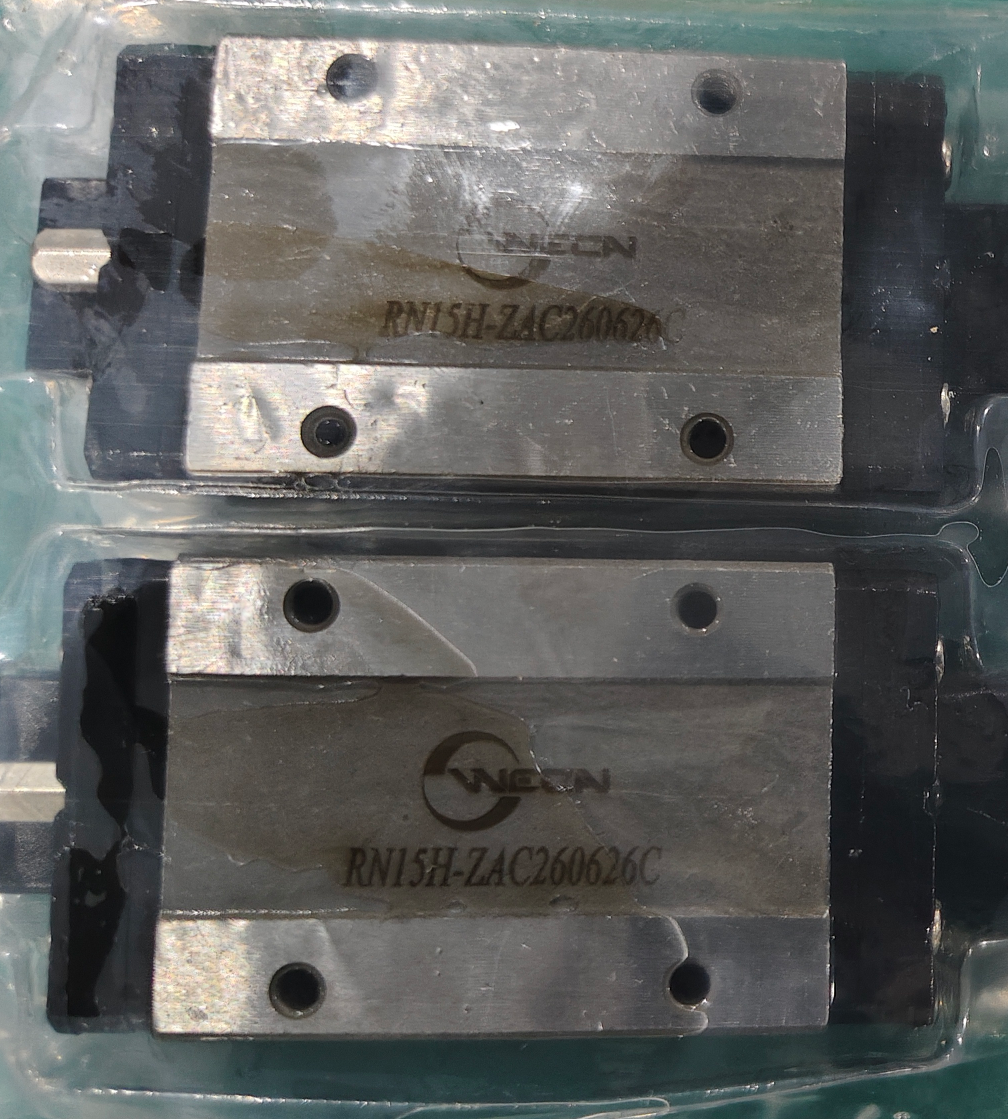

RW7H、RW9H、RW12H、RW15H

详细尺寸图:直线导轨滑块RN\RW系列图纸#WECN
